Кухня является одним из важнейших помещений в доме – здесь готовят и принимают пищу, собираются всей семьей и встречают гостей. Помимо того, что помещение кухни должно быть эстетически привлекательным, оно должно отвечать требованиям, связанным с особыми эксплуатационными условиями.
Это касается не только отделочных материалов, но и конструкции кухонного гарнитура, которая должна быть функциональной, эргономичной и практичной. Не всегда можно подобрать готовый гарнитур – причиной может стать планировочные особенности помещения, особые требования к дизайну фасадов, ограниченный бюджет.
Выходом может стать проект кухни с размерами, отвечающими требованиям помещения. О том, что потребуется учесть при разработке проекта кухни – сегодняшний материал.
Содержание статьи
С чего начать проектирование кухни
Разработка проекта начинается с создания эскиза, поиска концепции, а затем определяется возможность ее реализации в существующих условиях. Для этого необходимо подобрать размеры основных элементов в соответствии с параметрами помещения.
Обмер помещения – что учесть

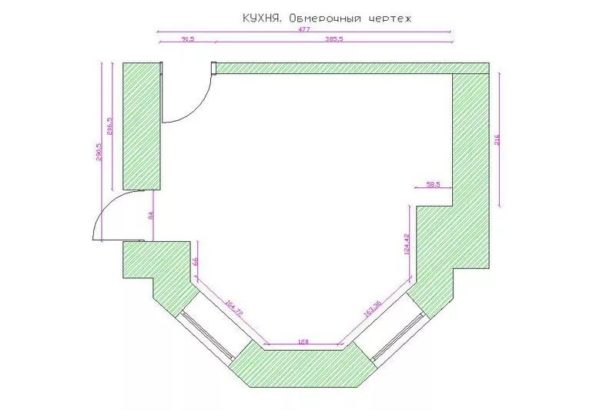

На первом этапе необходимо подготовить обмерочный план кухни, чтобы наглядно отобразить конструктивные особенности помещения, расположение оконного и дверного проема, труб, стояков, розеток, включателей.
Для разработки проекта кухонного гарнитура требуется выполнять ряд измерений.
Таблица 1. Необходимые измерения
| Иллюстрация | Описание |
|---|---|

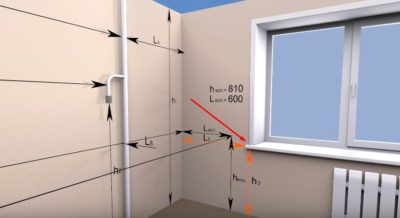

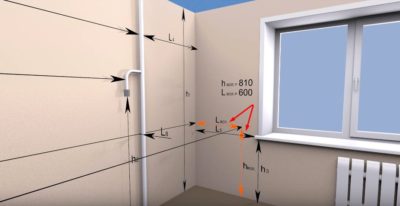

 | Важный показатель – высота потолка (h1 на схеме). Если в помещении имеется натяжной потолок или предполагается его установка, то от значения h1 потребуется отнять 4-5 см. При наличии гипсокартонных потолочных конструкций выполняют два замера: h1 и от пола до гипсокартонной конструкции. |
 | При расположении на кухне газовой трубы также необходимо выполнить ряд измерений: h2 – расстояние от пола до газового крана, L4 – от смежной стены до газопроводной трубы и L8 – расстояние между трубой и стеной, вдоль которой она расположена. |
 | Чтобы определить – не будет ли подоконник мешать установке кухонного гарнитура, необходимо выполнить замеры, на схеме обозначенные как L5 b h3 – первый от угла смежных стен до края подоконника и второй от пола до подоконника. Если значение L5 превышает 60 см, то расстояние от пола до подоконника не измеряют. |
 | С противоположной стороны от стены до трубы выполняют замеры L3 – от угла до газопроводной трубы и L2 – от угла до крайней точки газоотводной трубы. Зная значение расстояний L1, L3 и L4 можно определить диаметр газовой трубы. |
 | На этой же стене и противоположной определяют расположение виртуальной точки, которая образуется при схождении линий с координатами 60 х 81-82 см. (Lвсп. и h всп. на схеме). |
 | При соединении расположенных противоположно виртуальных точек будут получены две длины – от точки до точки и непосредственно между противоположными стенами от угла до угла. Эти две длины сравнивают и выбирают наибольшее, которое будет отображено на эскизе. |
 | К основным размерам относится ширина противоположной от окна стены (L6 на схеме). |

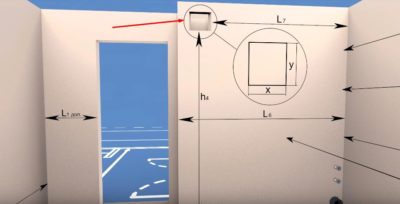

 | Также требуется определить место размещения вытяжного отверстия, выполнив измерения L7 (от угла) и h4 (от пола). |
 | При расположении гарнитура на противоположной стороне – измеряют расстояние от дверного проема до стены (L1доп. на схеме). |
 | При размещении гарнитура вдоль стены, смежной с той, вдоль которой проходит труба отопления, потребуются следующие измерения: L2доп. – от угла до края подоконника, L3доп. – от угла до трубы отопления, L4доп. – от трубы отопления до стены, вдоль которой она расположена. |
 | Полученные замеры отображают на эскизе. |
Видео — Замер кухни перед заказом мебели
Основные требования эргономики при проектировании кухни
При разработке проекта кухни важно учесть требования эргономики – науки, которая определяет соответствие окружающей технологичной среды антропометрическим, физиологическим и психологическим особенностям человека. На кухне эргономика играет важную роль, позволяя создавать функциональную и безопасную мебель в рабочей зоне.

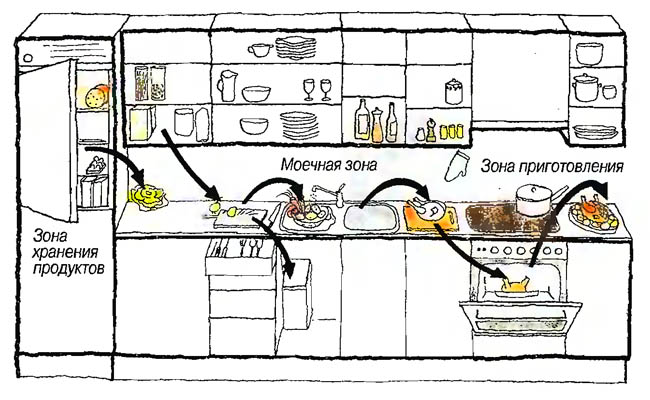

Деятельность человека на кухне предполагает выполнение им ряда технологических процессов: хранение продуктов питание, их мытье, разделка и приготовление. Поэтому основными элементами кухни являются холодильник, мойка и плита, которые образуют, так называемый, рабочий треугольник,
При разработке проекта кухонного гарнитура сначала следует определиться с местом расположения мойки, которая устанавливается не далее, чем в 2,5 метрах от стояка.
В типовой квартире иное расположение мойки может потребовать серьезных финансовых затрат. В частном доме мойка может быть установлена в любом месте. Оригинально смотрится мойка у окна – это не только эстетично, но и практично – экономится энергия и максимально используется свободное место в помещении.
Рядом с раковиной устанавливают посудомоечную и стиральную машину. При выборе места под посудомоечную машину учитывают правша или левша владелец кухни. В первом случае ПММ устанавливают с левой стороны относительно мойки, во втором – с правой.
Как установить встраиваемую посудомоечную машину? Подробно читайте в нашей специальной статье.

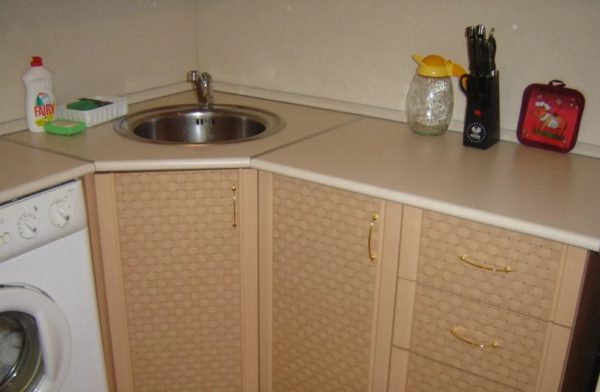

Популярностью пользуется угловое размещение мойки. Они обеспечивают удобство мытья посуды или продуктов. А также такое расположение выгодно с экономической стороны, так как обычно стояк располагается именно в углу помещения.
Плиту располагают поблизости к газовой трубе вытяжному отверстию так, чтобы расстояние до мойки составляло от 40 до 180 см. Оптимальным решением будет устройство основной рабочей поверхности длиной не менее 50 см (оптимальное значение – 90 см) между плитой и мойкой.

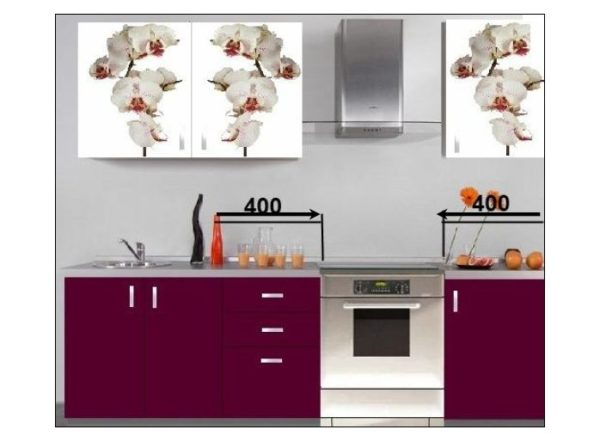

По технике безопасности столешница минимум длиной 40 см должна быть с обеих сторон плиты. Также стоит учитывать, что расстояние от окна до плиты должно быть не менее 40 см.
Для эффективного удаления дыма над плитой устанавливают вытяжку на высоту 65 см, если плита электрическая и на 75 см, если плита газовая.
Вытяжка сегодня — незаменимый элемент, которым комплектуется любая кухня. Это устройство необходимо для очистки помещения от паров, копоти и примесей, неминуемо появляющихся в процессе приготовления пищи. Рекомендуем не спешить с выбором, а ознакомиться с параметрами приборов в специальной статье, что позволит правильно подобрать модель и не разочароваться в такой покупке.
Таблица 2. Как правильно определить место расположения плиты
| Иллюстрация | Описание |
|---|---|
 | Практичным решением станет оборудование тумб около мойки и плиты выдвижными ящиками для хранения мелкой кухонной утвари: лопаток, прихваток, полотенец. |
 | В целях обеспечения мер противопожарной безопасности для расположения плиты выбирают место, на достаточном расстоянии от окна. Часто причиной пожара становятся вспыхнувшие занавески. |
 | Плита не должна располагаться вплотную к холодильнику – из-за перегрева последний может в скором времени сломаться. Поэтому необходимо предусмотреть между оборудованием свободное пространство шириной не менее 15 см под бутылочницу. |

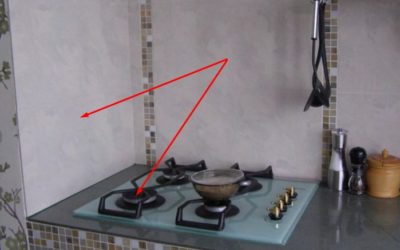

 | Не рекомендуется располагать плиту рядом со стеной: так не останется свободного места под необходимую рабочую плоскость, которая должна составлять минимум 15 см в ширину. Еще один недостаток такого расположения заключается в том, что брызги от готовящейся еды и масло будут попадать на стену, она будет регулярно перегреваться – не каждый материал выдержит столь интенсивные нагрузки. |

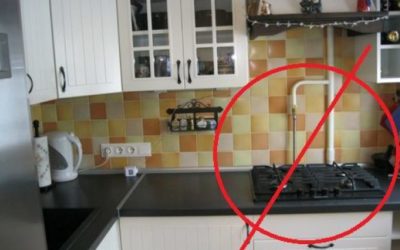

 | Расстояние между варочной поверхностью и газовой трубой должно составлять не меньше 5 см – если меньше, то варочную панель нельзя будет смонтировать. |
 | Если вытяжка над варочной панелью не устанавливается, то это место оставляют свободным. Не стоит вешать непосредственно над плитой шкаф – жир и влага будут оседать на корпусе и в скором времени конструкция начнет разбухать. |

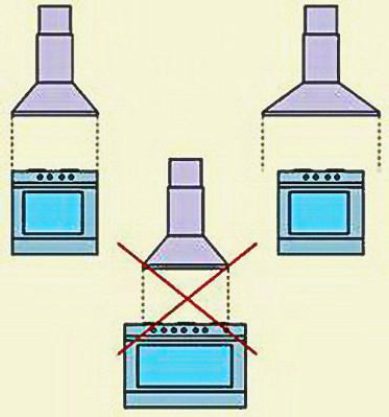

 | Габариты плиты или варочной поверхности являются основным критерием при выборе вытяжного оборудования. |
Также стоит предусмотреть наличие свободного места для беспрепятственного передвижения по кухне, с учетом открытия створок и ящиков напольных тумб, дверцы посудомоечной или стиральной машинки, духового шкафа. Стандартная ширина проема составляет 120 см, в кухне с интенсивным движением – от 130 до 150 см, в небольшом помещении – до 100 см.
Таблица 3. Рекомендации по размещению
| Иллюстрация | Описание |
|---|---|
 | Если кухонный гарнитур имеет параллельное расположение элементов, то проход между ними должен быть не менее 120 см – это обеспечит свободный доступ к мебели, открывание створок и выдвижных ящиков, а также свободное перемещение. |

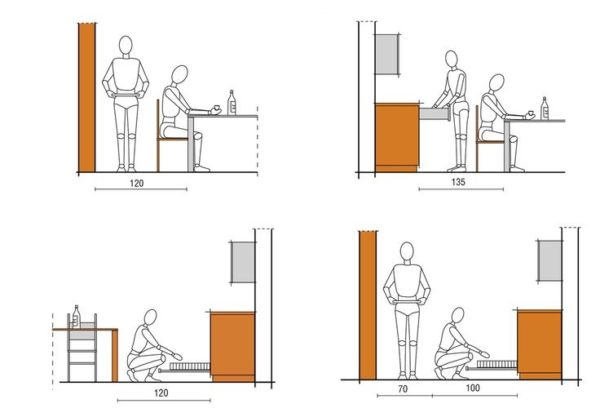

 | Свободное расстояние для комфортного передвижения по кухне от края гарнитура до края обеденного стола должно составлять не менее 90 см. |

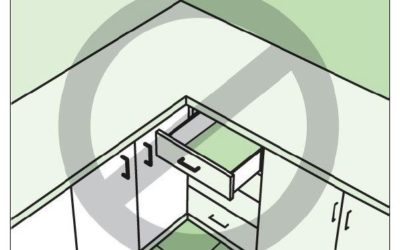

 | Не рекомендуется оборудовать напольную тумбу выдвижными ящиками при угловой конфигурации гарнитура непосредственно в углу – их открывание может быть затруднено. По этой же причине не следует располагать в этом месте духовой шкаф или посудомоечную машину. |
 | Если около стены навесной или напольный шкаф имеют распашную систему открывания, то должно быть оставлено свободное пространство до стены для свободного открывания створок. |

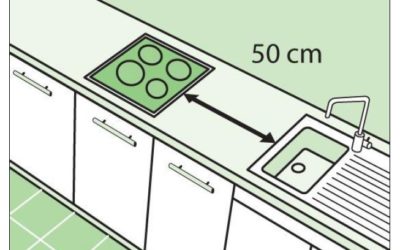

 | Оптимальное значение ширины столешницы между плитой и мойкой составляет 50 см. |

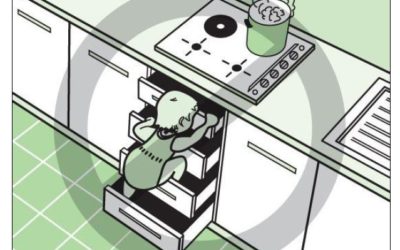

 | В целях обеспечения безопасности при наличии маленьких детей в семье, тумба под варочной панелью не должна оснащаться выдвижными ящиками. |

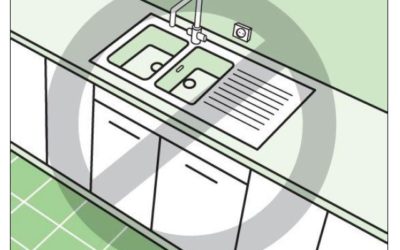

 | В целях обеспечения безопасности розетки около раковины не устанавливают. |
Таблица 4. Рекомендации по выбору способа открывания навесных шкафов
| Иллюстрация | Описание |
|---|---|

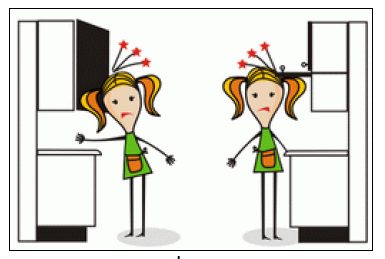

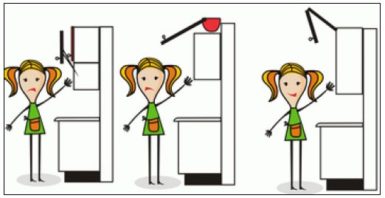

 | Фасады навесных шкафов с распашной системой открывания являются наиболее травмоопасными, также как и фасады, открывающиеся под прямым углом. В связи с этим рекомендуется оснастить навесные шкафы дверцами, открывающимися под углом не меньше 110 градусов в местах расположения основной рабочей поверхности. |
 | Параллельное открывание фасада является более удобным и безопасным, однако надо учитывать, что он перекроет доступ к вышерасположенной зоне хранения. Удобный откидной фасад займет свободное место на верхней крышке навесного шкафа. Поэтому золотой серединой будет являться складной фасад, открывающийся вверх. |
 | Чтобы обеспечить свободный доступ к коммуникациям, расположенным внутри углового шкафа, его дверцы должны иметь ширину не менее 40 см. |
 | Свободное пространство внутри вместительного напольного ящика с раковиной используется не только для размещения коммуникаций, но и для мусорного ведра, моющих средств, фильтров, насосов и компактных бойлеров. |

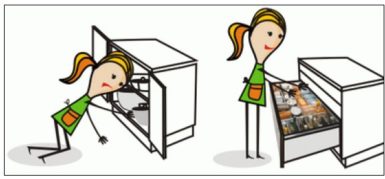

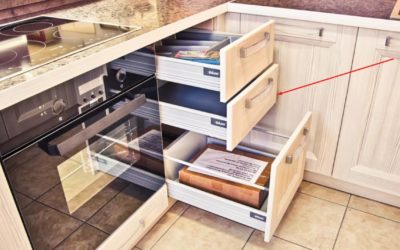

 | Как показала практика, более удобными являются напольные тумбы, оснащенные выдвижными ящиками для хранения мелких и среднегабаритных кухонных предметов. Чтобы в таком ящике всегда был порядок, используют разделители и лотки. |

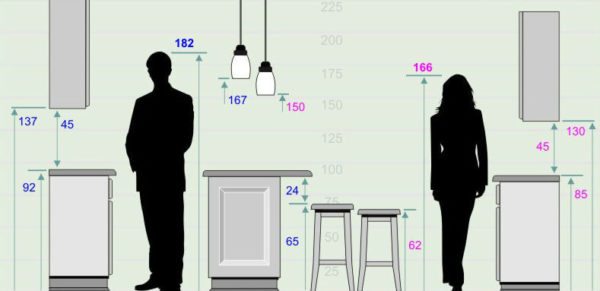

Высота рабочей поверхности и другие параметры мебели
При изготовлении кухонного гарнитура по собственным размерам, ест возможность соблюсти требования эргономики и учесть при расчете основных параметров мебельных модулей (высоту, глубину) антропометрические данные владельца кухни. Основным параметром, обеспечивающим функциональную и комфортную деятельность на кухне, является высота рабочей плоскости.
Обратите внимание! Высота рабочей поверхности должна быть одинаковой для всего гарнитура.

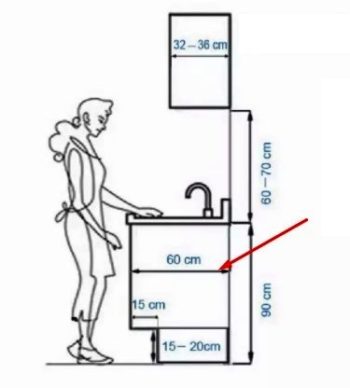

Усредненное значение высоты типовых столешниц составляет 85 – 86 см и ориентировано на средний рост женщины – 164 см. Для более высоких людей высота столешницы составляет 90 см. При этом 15-20 см составляет высоту опоры. Также следует учесть следующие рекомендации.
Таблица 5. Стандартные параметры
| Иллюстрация | Описание |
|---|---|

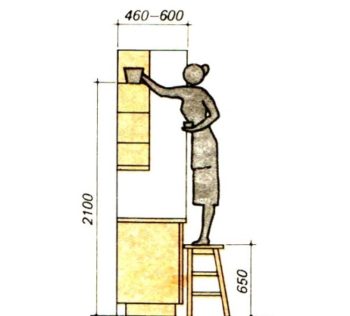

 | Максимальная высота, на которой могут располагаться навесные шкафы и полки составляет 210 см. |
 | Стандартная глубина рабочей поверхности составляет 60 см и соответствует параметрам плиты и холодильника. |

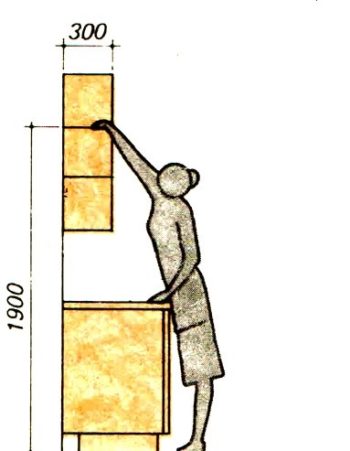

 | Комфортной и безопасной является высота расположения верхней полки навесного шкафа не превышающая 190 см. |

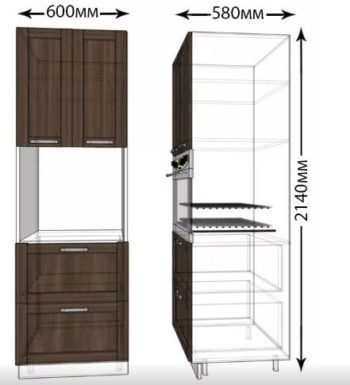

 | Шкаф-пенал имеет стандартные размеры от 210 до 240 см. |
 | Стандартная глубина навесных шкафчиков составляет 30 см. |

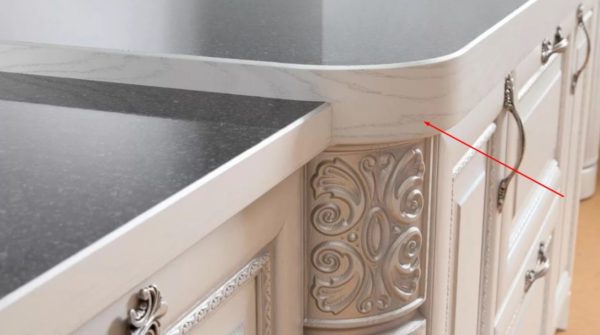

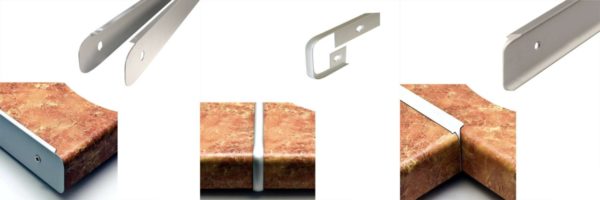

Обратите внимание! При изготовлении кухонного гарнитура для соединения отдельных элементов столешницы применяют угловые, прямые и торцевые соединительные и защитные планки, которые защищают стыки от загрязнений и попадания влаги.

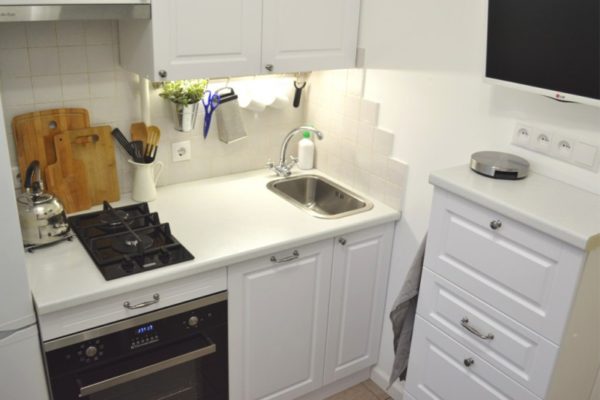

В маленьких по площади кухнях используют бытовую технику с малыми габаритами, что позволяет сэкономить пространство, сохранив функциональность помещения в полной мере.
Варианты расположения кухонного гарнитура

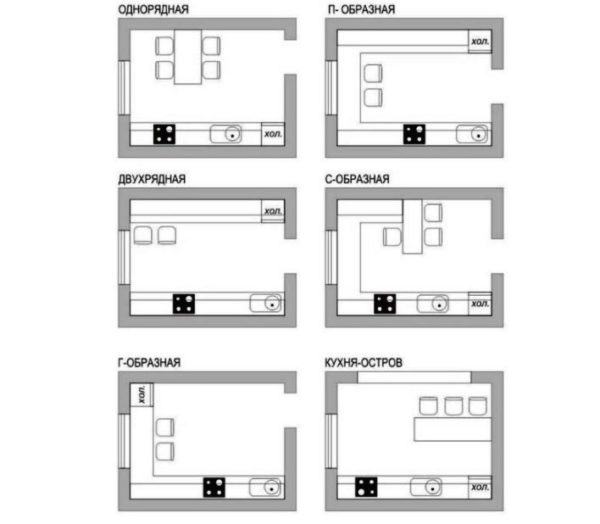

Один из важных критериев, с которым необходимо определиться на стадии проектирования кухонного гарнитура является его конфигурация в помещении. Способы расположения гарнитура на кухне бывают:
- Линейным.
- Г-образным (угловым).
- П-образным.
- Двухрядным (параллельным).
- Островным.
- Полуостровным.
Угловое (Г-образное) размещение
Это вариант является оптимальным при наличии свободного места не менее, чем 1,5 метра около дверного проема при площади помещения от 6 м2.
Из преимуществ такого планировочного решения можно отметить удобство, универсальность, компактность в сочетании с высокой вместительностью. При таком расположении мебели для обеденной группы можно выбрать центр помещения.
К нюансам относят сложность проектирования углового модуля – необходимо тщательно продумать его внутреннее содержание, способ открывания, подобрать необходимую фурнитуру, чтобы обеспечить его качественное и практичное функционирование.
Обратите внимание! Более удобным является трапециевидный угловой модуль, в который монтируют мойку, плиту или варочную панель.

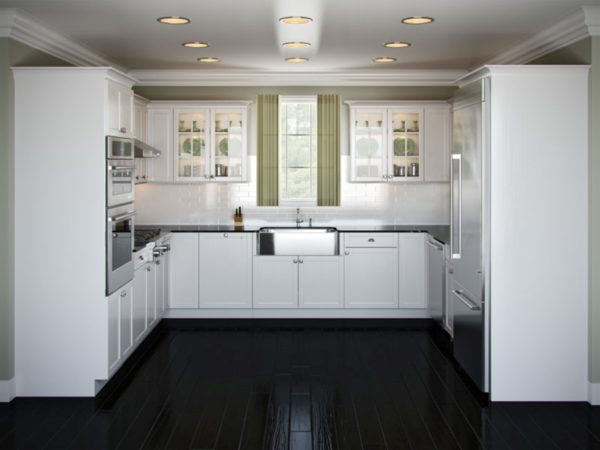

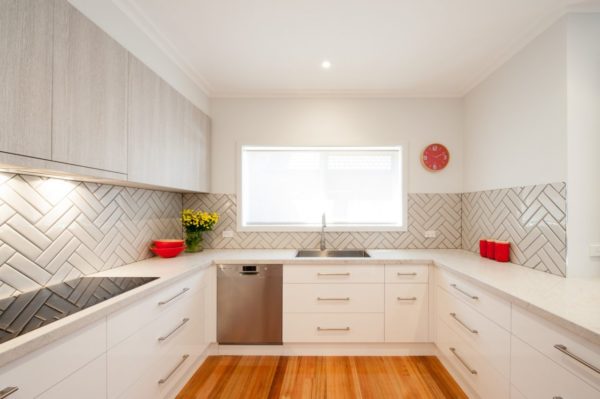

П-образное размещение
Такой способ расположения кухонного гарнитура уместен для помещений площадью от 12 м2.
К плюсам можно отнести функциональность и удобство вместе с большой вместительностью. Из недостатков отмечают громоздкость и неизбежное перекрывание конструкцией батареи отопления под окном.
Такое размещение мебели возможно даже в малогабаритных кухнях, но проход между параллельно расположенными элементами должен составлять не менее 100 см. В просторном помещении, напротив, проход не должен превышать 180 см.
Полуостровное размещение
При полуостровном расположении гарнитура происходит объединение кухонного острова с одной из сторон гарнитура. Часто, присоединяемый элемент выполняет функцию барной стойки, реже оборудуется раковиной или варочной панелью – в этом случае необходимо установить небольшой защитный экран.
К преимуществам такой планировки относят функциональность, удобство и зрительное зонирование помещения. Из-за того, что остров примыкает к основной конструкции, гарнитур выглядит более компактным. Однако место для такого расположения требуется немало.

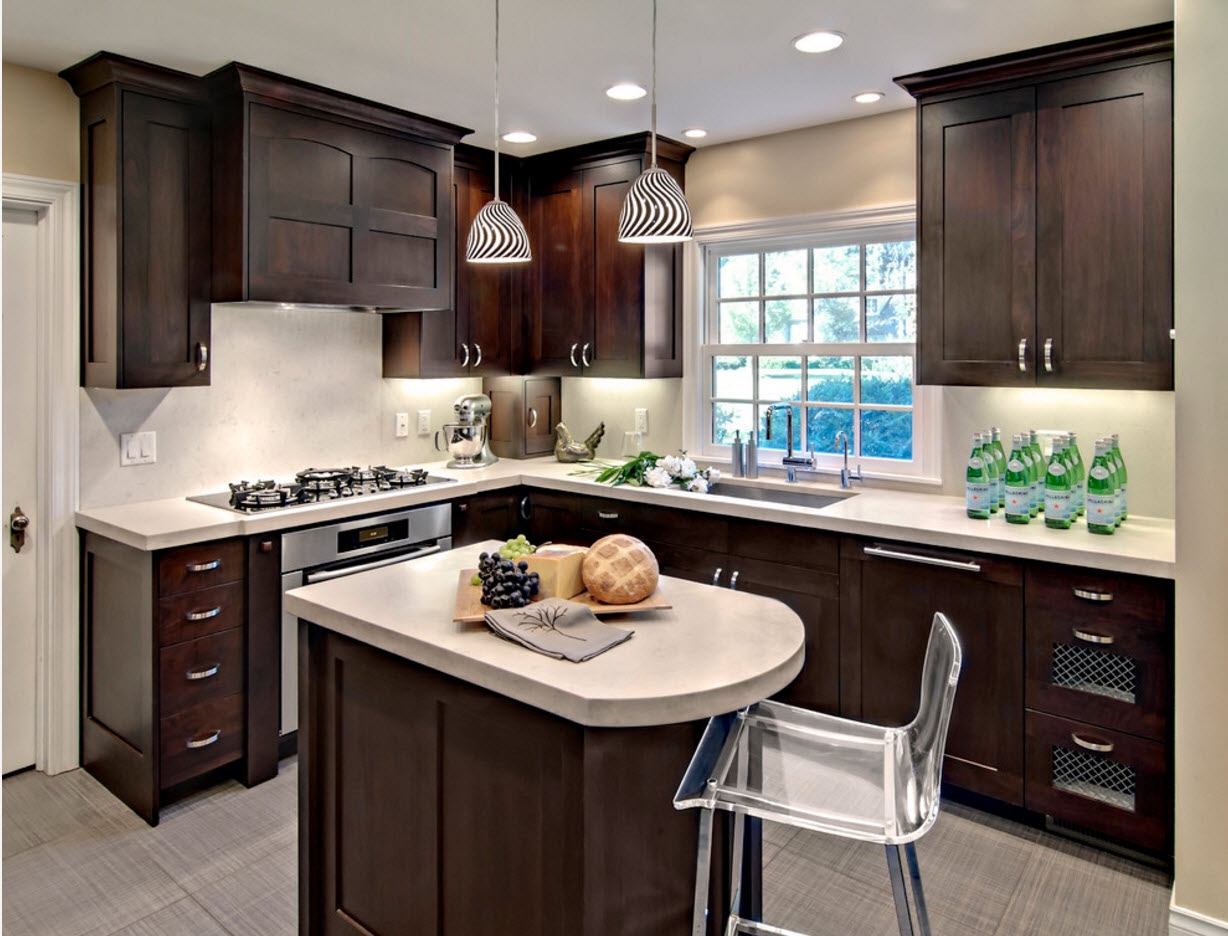

Островное расположение
Этот вариант расположения предполагает наличие отдельно стоящего модуля на расстоянии в 70 см от главной линии гарнитура. Оснащается свободной столешницей, со встроенной мойкой или варочной панелью.
Из плюсов такой планировки отмечают высокую функциональность, удобство и способность определения визуальной границы между двумя функциональными зонами. Из недостатков отмечают необходимость наличия большой площади помещения.
Остров по форме должен соответствовать форме помещения, однако, встречаются и круглые в плане конструкции.

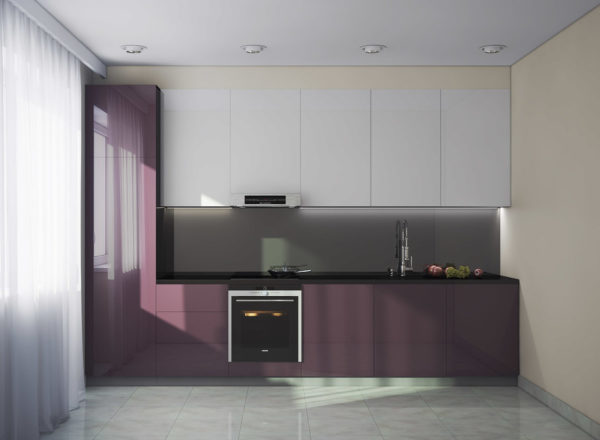

Линейный способ расположения
Этот тип размещения предполагает расположение всех элементов вдоль одной из стен.
К преимуществам линейного расположения гарнитура относят его компактность, универсальность, простоту проектирования и более низкую стоимость. С точки зрения эргономики этот вариант неудобен, так как принцип рабочего треугольника здесь не соблюдается.

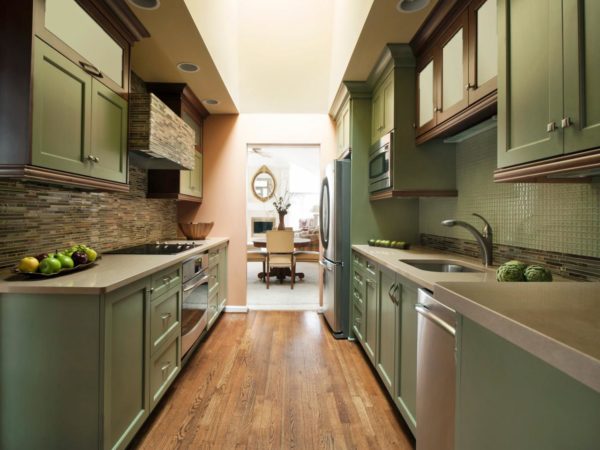

Двухрядный способ расположения
Этот способ похож на линейное расположение, только мебель располагается вдоль противоположных стен, образуя параллельные линии, поэтому применяться может только в довольно просторных кухнях.
К преимуществам такого расположения можно отнести возможность организации правильного рабочего треугольника. Из недостатков отмечают ощущение стесненности пространства. Облегчить его можно, если отказаться от навесных шкафов на одной из стен.
Если один из рядов сделать короче, то останется свободное место для организации обеденной зоны.
Особенности дизайна кухонного гарнитура
Как отмечалось ранее, в первую очередь необходимо определиться с местом расположения основных рабочих точек – мойки, холодильника и плиты, а также способа расположения гарнитура в помещении, исходя из его площади и конфигурации. После этого можно более подробно подойти к организации функционального оснащения каждой отдельной зоны – выбора места для установки вытяжного оборудования, посудных полок, сушилки, ящиков с ложками и вилками, мест хранения кастрюль и прочей кухонной утвари.

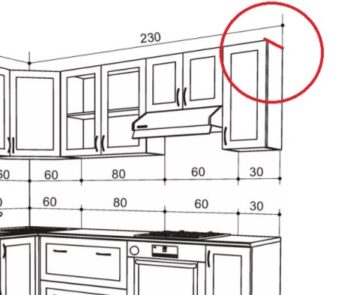

Определившись с расположением и назначением каждого модуля, приступают к определению их оптимальных размеров.
Что учесть при проектировании шкафов
Сначала следует определится с внутренней составляющей шкафа. Эти параметры повлияют на тип конструкции шкафа.

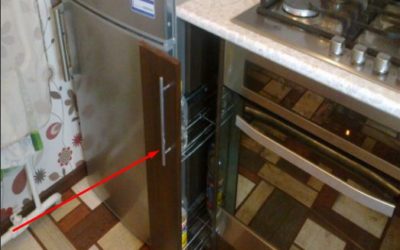

Обратите внимание! Сэкономить пространство можно за счет установки выкатной корзины внутрь стандартного шкафа.
Если в шкаф предполагается установить выкатную корзину или оборудовать его выдвижными ящиками, то его конструкция ограничивается 4-мястенками. При остановке полки добавляют еще одну деталь. Оптимальная высота полки составляет 30 см, поэтому нижние шкафы могут быть оборудованы двумя полками, а верхние – тремя (при высоте шкафчика 90 см) или двумя (при высоте шкафчика 60 см).

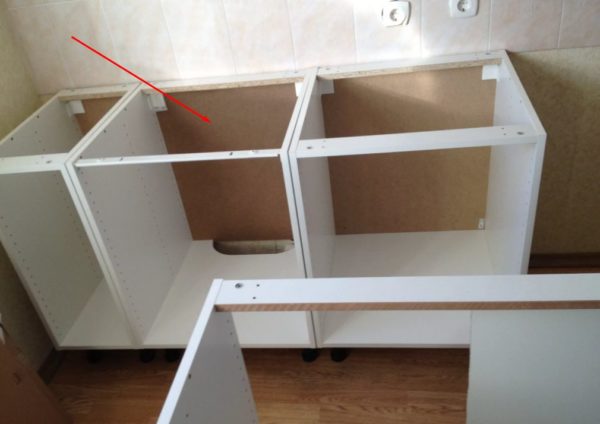

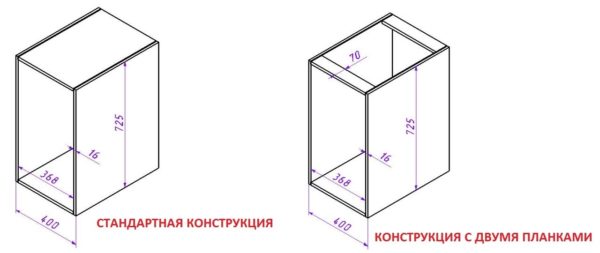

Конструкция стандартного шкафа представлена двумя боковыми, верхней и нижней деталью. При этом ширину нижней и верхней детали определяют как разницу ширины шкафа и толщины плиты ЛДСП, равную 1,6 см и умноженную на 2 (40 – 2*1,6) Так, если ширина шкафа равна 40 см, то верхняя и нижняя детали будут иметь ширину 36,8 см. Промышленное мебельное производство предлагает шкафы, у которых верхняя крышка заменяется двумя планками – это позволяет существенно экономить материал, но усложняет процесс сборки.
При наличии полки внутри ящика, ее ширина соответствует габаритам верхней и нижней деталей. Для изготовления задней стенки используют ЛДВП, которое крепится при помощи мебельных гвоздей или скоб.
Разработать чертеж кухни можно на компьютере, используя одну из многочисленных программ-конструкторов. Об основных нюансах самостоятельного изготовления чертежа кухонной мебели расскажет специальная статья.
Кромкование деталей
При изготовлении мебели из ЛДСП торцевые срезы деталей подлежат обязательной отделке декоративной кромкой, которая защищает материал от влаги и механических повреждений. При проектировании деталей необходимо сразу определить, какие срезы будут иметь кромку, а какие нет. Наклеить кромку потребуется на лицевой стороне или там, где велика вероятность попадания влаги.

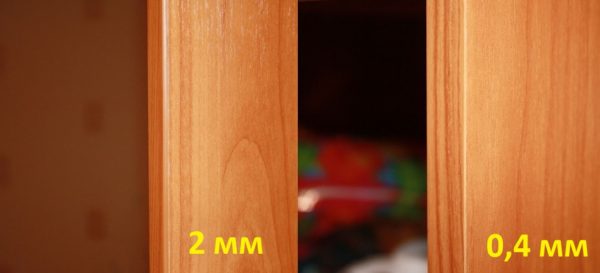

Обратите внимание! Толщина кромки может составлять 0,4 или 2 мм. Тонкая и более дешевая лента применяется для отделки конструктивных элементов ящиков.
Кромки из ПВХ наносятся на срезы ЛДСП в заводских условиях на специальном оборудовании, а вот тонкую меламиновую кромку можно нанести самостоятельно при помощи обычного утюга.
Особенности проектирования угловых шкафов
При проектировании кухонного гарнитура с Г- или П-образным расположением актуален вопрос выбора конструкции углового модуля. Соединение шкафов возможно под углом в 90 или 45 градусов. В первом случае стоимость конструкции ниже, а во втором – есть возможность установки мойки или варочной панели.
Основной проблемой углового угла, соединяющегося под углом в 90 градусов, является сложность установки фасадов. Выдвижные ящики и дверцы будут создавать определенные помехи, поэтому конструкция такого шкафа отличается от обычной.

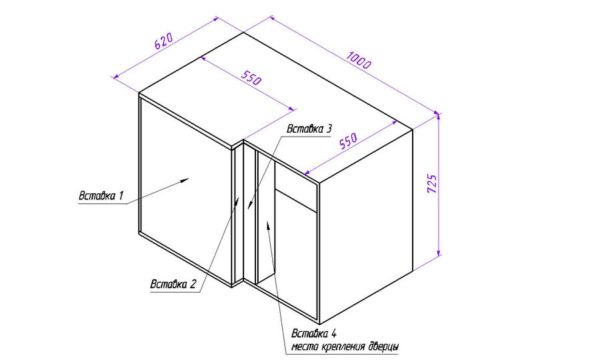

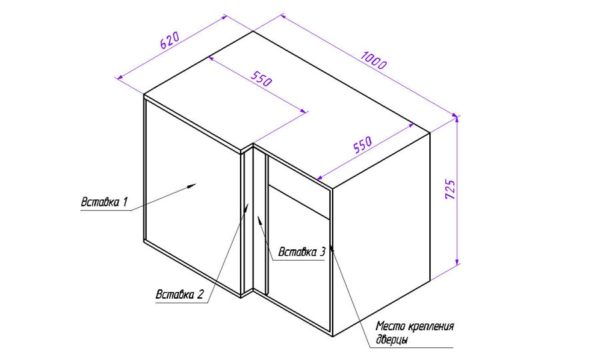

Сделать конструкцию более функциональной позволяют специальные вставки, которые стягивают ящики между собой и выполняют функцию фасада. Ширина вставок составляет 7 см, а высота соответствует высоте шкафа.
Для установки фасада с противоположно стороны вводят еще одну вставку шириной 10 см под крепление петель.

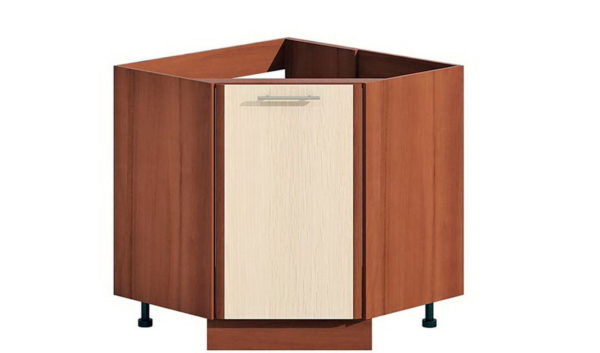

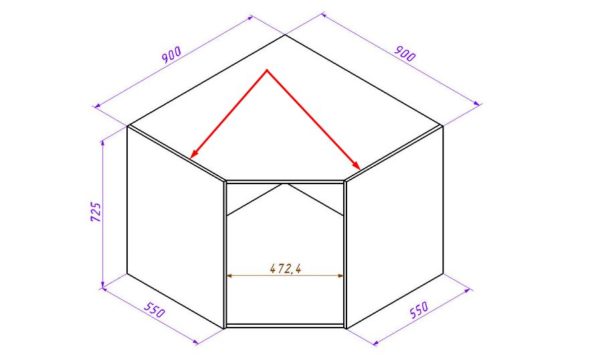

Угловой модуль с фасадом под 45 градусов имеет более внушительные габариты – при ширине столешницы, равной 60 см, его боковые стороны имеют длину по 90 см.
При проектировании такого шкафа следует учесть расположение верхней и нижней детали, которые располагаются и фиксируются между боковинами, а не сверху. Это связано с обеспечением правильной установки фасада и существующими конструкциями петель.

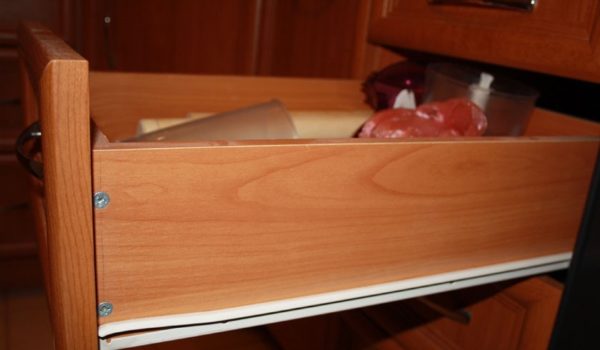

Что учесть при проектировании выдвижного ящика
При проектировании выдвижных ящиков можно использовать стандартные метабоксы (готовые ящики) или запроектировать самостоятельно ящики из ЛДСП необходимого размера.
Главным элементом выдвижного ящика является направляющие, которые бывают роликовыми и шариковыми. Вторые обеспечивают полное открывание, а потому более удобны и функциональны. При проектировании ящика необходимо учесть ширину направляющей, которая составляет 1,3 см. При ширине шкафа 40 см, габариты ящика составят 34,2 х 50-54 см.
